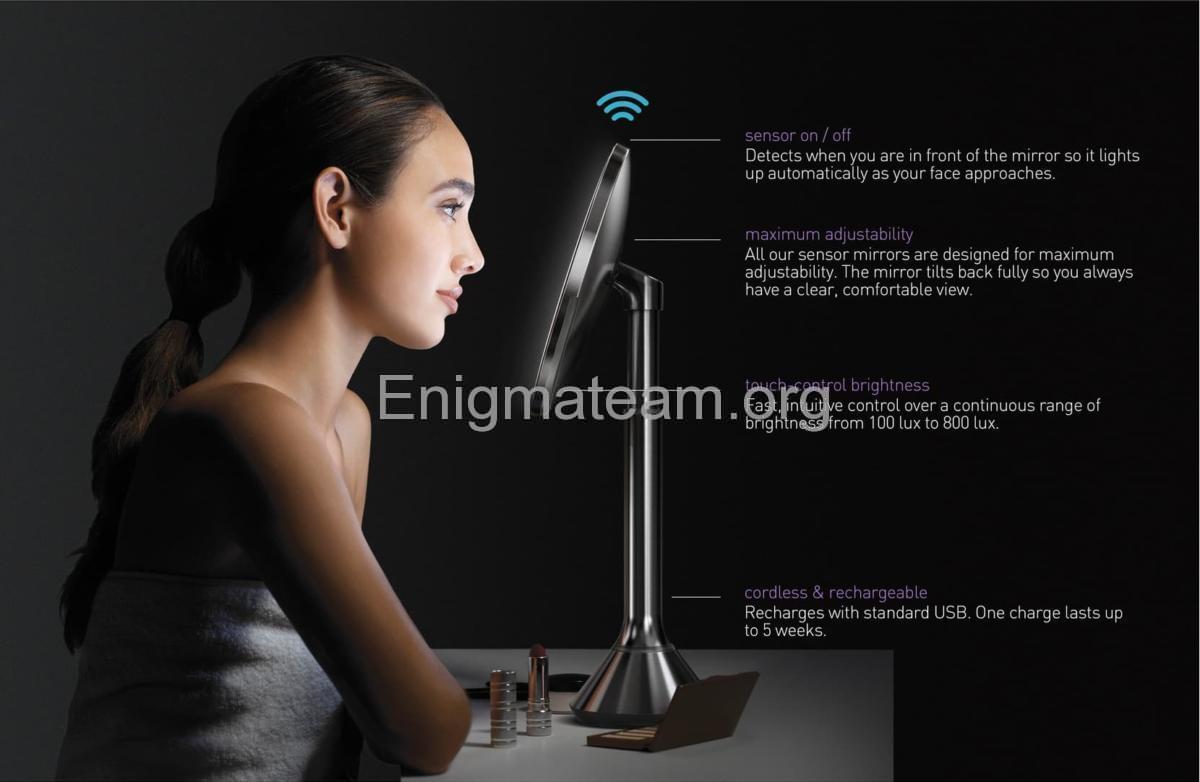

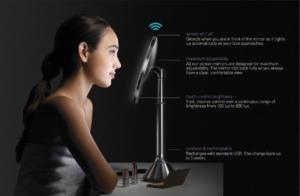

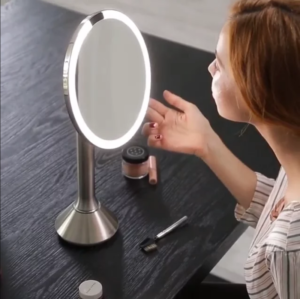

Me vino un equipo dañado, se trata de un espejo para maquillaje profesional que contiene un sensor de proximidad al que activa un circulo de LEDs al acercarse una persona… Se le conoce comercialmente como “SimpleHuman Sensor Touch Control Mirror, Rose Gold” el cual contiene un microcontrolador que esta en todo momento en comunicación con el sensor para encender las LEDs en caso de proximidad.
Pues bien, este equipo me vino con daño en el circuito lógico, los fabricantes borraron el código de serie de su superficie y con eso se me hizo imposible saber que micro era, para ver si podía activar las LEDs autonomamente… Así que tocó hacerlo en modo análogo desde cero y hacerlo en un espacio reducido para que pudiera caber dentro de la base del espejo…

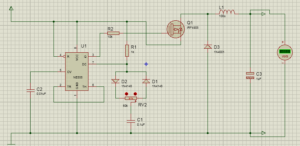

Pues se logró hacer con un circuito electrónico llamado “Step-Up Booster” con un IC timer, el famoso NE555, una bobina fabricada y un mosfet que sirva como driver para manejar alto voltaje a partir de 3.7 voltios… Elevando la corriente (inestable en los primeros ensayos) a un máximo de 230 miliamperios para no dañar los LEDs y no drenar la carga eléctrica de la batería de iones de Litio. Para un voltaje de 15 voltios DC…

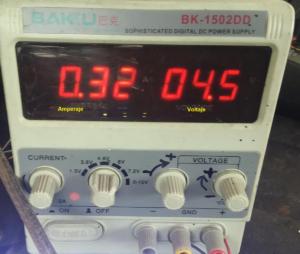

En las primeras pruebas como mencioné anteriormente, tuve inconveniente con la corriente, me consumía alrededor de 800 miliamperios con 12 voltios DC en la salida, las LEDs brillaban muy bien, pero la fuente que empleo empezó a calentarse y necesitaba 15 voltios, así que al aumentar la frecuencia del Timer, lograba obtener los 15 voltios pero, me aumentaba la corriente a 1.8 Amperios, y esto es un problema serio… la batería solo me duraba 5 minutos y calentaba el MOSFET. Esto ocasionó que revisara en detalle como optimizarlo así que modifiqué el grosor del alambre de la bobina que fabriqué, adelgacé el grosor del cobre y aumenté las vueltas… El resultado fue mas que satisfactorio. Logré reducir a 230 miliamperios de consumo y una potencia de 16 voltios como máximo. El Mosfet ni calentaba, se mantenía a temperatura ambiente.

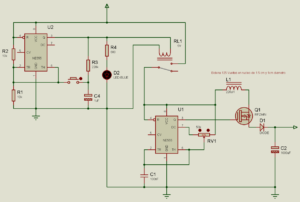

Por último necesitaba hacerle un “Bypass” al sensor ya que el micro estaba quemado y no había forma de mantener cargando la batería interna al tiempo que se mantendría encendido el espejo. Razón por la cual logre rescatar el circuito de carga con su LED piloto en rojo y encender el equipo con un pulsador y activarlo con el sensor para no perder la funcionalidad del espejo.
El biestable, me generaba errores al pulsar el botón, a veces se queda fijo y no cambia de estado. Decidí ponerle un capacitor C3 de 104nF entre la pata 5 del NE555 y tierra (GND) y con esa modificación ya no me dio problemas de disparos erróneos o bloqueos.

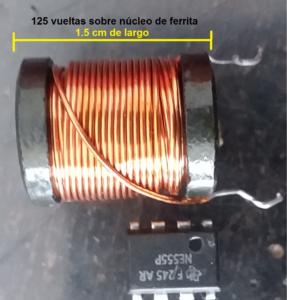

Para elevar la corriente, he colocado alambre un poco más fino extraído de un transformador, nuevamente le he dado 125 vueltas y ahora si tengo mas de 16 voltios que son suficientes para encender una tira larga de LEDs con poco consumo en miliamperios.
Intente ponerle un LED sin resistencia para que de mas brillo pero tampoco me ha funcionado, al cumplir la función también de Diodo, supongo, se queda activo y no cambia de estado al pulsar. nuevamente le coloque una resistencia de 100 ohmios e igual inconveniente tuve, le coloqué una de 220 Ohmios y ya no tuve inconveniente alguno. de 680 Ohmios a 220 Ohmios y un capacitor de 104nF, me han dejado el circuito en buenas condiciones de trabajo.

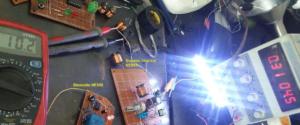

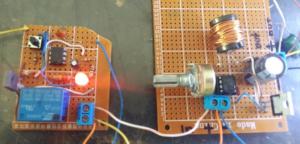

Adjunto el diagrama y fotografías, tanto de la bobina, como de las pruebas de laboratorio en la galería de imágenes.
